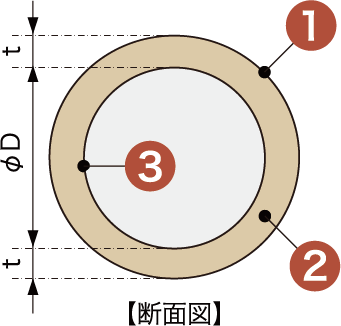

構 造
軽量でフレキシブル。らせん状の鋼線が型くずれと、圧力損失を防ぎます。
| ❶ |
表面材： |
補強糸入りアルミニウム蒸着ポリエステル張合フィルム |
| 【構成】 |
アルミニウム蒸着ポリエステルフィルム／ ポリウレタン樹脂系接着剤 ／ポリエステル糸 |
| ❷ |
基 材： |
グラスウール（厚さ：25mm）・密度24kg/㎥
※ホルムアルデヒド不使用 |
|
| ❸ |
内面材： |
鋼線入りポリエステル張合フィルム |
| 【構成】 |
ポリエステルフィルム／ポリウレタン樹脂系接着剤／亜鉛メッキ鋼線ø1.0 ～1.5mm（ダクト口径により異なる） |
| グラスウールは、ドイツ・クナウフ社製 |
| グラスウールはリサイクル材を約60％使用し、漂白剤や着色料を使用しない自然なブラウンカラー。またフェノールやホルムアルデヒドを一切使わず、サステイナブルなでんぷん系バインダーを使用しています。 |
| オリエント商事は、持続可能な開発目標（SDGs）を支持しています。 |  |
使用条件
| 最小曲半径： |
R=１/２Dia |
| 最大使用静圧 |
|
| 正圧： |
3,000Pa |
| 負圧： |
-880Pa（ø100〜ø150）
-560Pa（〜ø250）
-200Pa（〜ø500） |
| 瞬間使用温度： |
-30℃〜120℃ |
| 最大通過風速： |
30m/sec. |
圧力損失図
挿入損失図
価格
１本7.6ｍとなります
| ø100mm |
3.3kg |
13,000円 |
| ø125mm |
3.7kg |
14,000円 |
| ø150mm |
4.5kg |
15,500円 |
| ø175mm |
5.5kg |
16,500円 |
| ø200mm |
5.6kg |
17,500円 |
| ø225mm |
7.0kg |
20,000円 |
| ø250mm |
7.4kg |
22,000円 |
| ø275mm |
8.5kg |
26,500円 |
| ø300mm |
9.0kg |
27,500円 |
| ø350mm |
10.5kg |
34,000円 |
| ø400mm |
14.0kg |
44,000円 |
| ø450mm |
14.5kg |
48,000円 |
| ø500mm |
16.2kg |
54,000円 |
| ＊上記定価表には消費税が含まれておりません。 |
パンフレット
